高密度互联时代：PCB制造如何**信号完整性难题

在电子信息产业向高频化、高密度化、大功率化演进的背景下，印制电路板（PCB）作为电子设备的主要承载平台，正面临前所未有的技术挑战。5G通讯设备要求信号传输频率突破毫米波段，人工智能服务器需在有限空间内集成数百层互联结构，新能源汽车功率模块需承载超过百安培的持续电流——这些应用场景对PCB制造提出了超越传统工艺极限的要求。腾创达电路是 如何在微米级精度上实现高可靠互联，如何在多层堆叠中保障阻抗一致性，如何在极端环境下确保导电稳定性，已成为行业亟需系统性解答的主要命题。

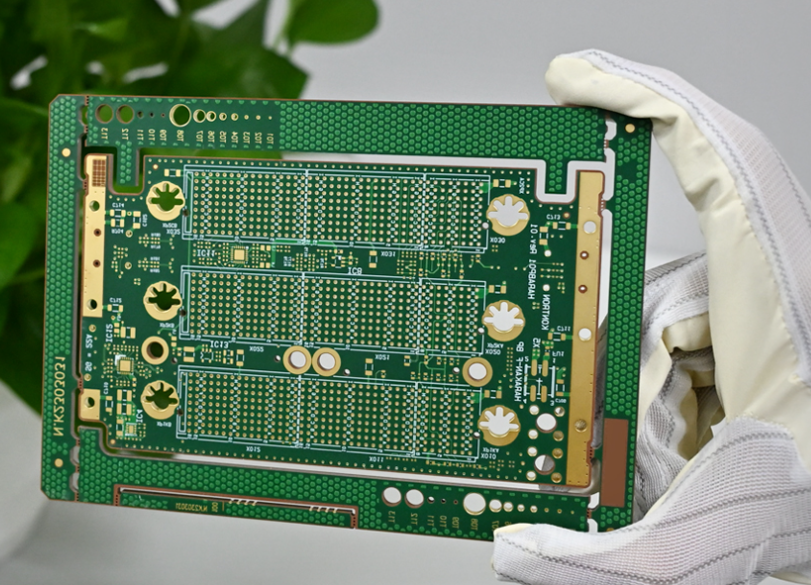

技术演进的必然逻辑：从平面布线到三维互联

传统多层板通过机械钻孔实现层间连接，但随着组装密度提升，通孔占用的布线空间与信号传输产生的寄生电容成为关键瓶颈。腾创达电路HDI（高密度互联）技术通过激光微盲孔与埋孔工艺，将层间连接从"贯穿式"转变为"按需连接"，使得同等面积内的布线密度提升40%以上。当互联层数从传统的6层跃升至34层时，信号路径可缩短60%，这对于工作频率在10GHz以上的射频模块而言，意味着插入损耗降低与串扰风险的逐步减少。

这种技术路径的关键在于盲埋孔的制程控制。以激光钻孔为例，聚焦光斑直径需控制在75-100微米范围内，孔深与孔径比（纵横比）直接影响后续电镀的均匀性。深圳市腾创达电路有限公司在研发36层3阶半导体测试板过程中，通过优化钻孔参数与电镀液配方，将纵横比推进至26:1，这使得在7.0mm板厚条件下仍能实现可靠的导电通路。此类技术突破不仅解决了高层板的互联难题，更为半导体测试设备提供了支撑千兆级数据吞吐的物理基础。

信号完整性的深层博弈：阻抗控制与寄生效应管理

高速数字电路中，信号传输速率超过1Gbps时，PCB不再是简单的机械支撑体，而是需要精确设计的传输线系统。阻抗失配会导致信号反射，过孔存根会引发谐振，这些因素在高频段会造成误码率急剧上升。行业实践表明，将阻抗偏差控制在±5%以内，需要在介质厚度、线宽线距、铜箔粗糙度三个维度实现协同管控。

背钻工艺（Back Drilling）的应用正是针对这一痛点的系统化解决方案。当通孔贯穿多层板后，未被信号使用的"冗余铜柱"会形成谐振腔，在高频段产生额外损耗。通过在PCB背面进行深度受控的二次钻孔，可将存根长度控制在0.05mm精度范围内，有效消除10GHz以上频段的共振峰。这种工艺在服务器主板与5G基站背板中已成为标配技术，其加工精度直接决定了设备在多通道并行传输时的误码率指标。

另一项关键技术是POFV（盖帽铜）工艺。传统过孔在焊盘处会形成凹陷，限制了表面贴装元件的布局密度。通过在过孔内填充树脂并进行二次镀铜，可实现"盘中孔"设计，使焊盘表面完全平整。腾创达电路在该工艺中采用真空塞孔与分段固化技术，将填充气泡率控制在0.1%以下,确保高频信号通过时的阻抗连续性。这种工艺使得BGA封装器件的引脚间距可从0.5mm缩减至0.35mm，为AI芯片的高密度互联提供了可能。

特种材料的应用边界：高频损耗与热管理的双重挑战

当工作频率进入毫米波段（30-300GHz），传统FR-4材料的介电损耗角正切值（Df）已无法满足要求。Rogers、Taconic等聚四氟乙烯基材料虽具备低损耗特性（Df<0.002），但其热膨胀系数（CTE）与铜箔差异较大，在多次热循环后易出现分层风险。混压板技术通过在不同层使用差异化材料，在保证射频层低损耗的同时，利用常规材料层提供机械强度。

腾创达电路在处理混压板时，针对不同CTE材料的界面应力进行补偿设计，通过预压工艺参数优化，将层间剥离强度提升至1.4N/mm以上。这种技术在5G基站的功率放大器模块中得到验证，使得在75摄氏度环境下连续工作500小时后，板材翘曲度仍控制在0.3%以内。

大功率应用场景则对铜厚提出极端要求。15OZ（约500微米）厚铜工艺需要解决蚀刻侧蚀比、电镀均匀性、钻孔刀具磨损三重难题。在电动汽车电源管理系统中，单条线路需承载200A以上电流，厚铜板配合埋铜块技术可将温升控制在允许范围内。腾创达电路通过改进蚀刻液配方与脉冲电镀参数，实现了15OZ铜厚条件下±10%的线宽一致性，这为大功率IGBT模块的可靠运行提供了保障。

软硬结合板的结构力学考量：动态应力下的可靠性设计

在折叠屏手机、医疗内窥镜等产品中，PCB需要承受数万次的弯折循环。软硬结合板通过将柔性聚酰亚胺（PI）基材与刚性FR-4基材选择性压合，在保证机械强度的同时实现三维布线。但软硬过渡区是应力集中的薄弱环节，设计不当会在弯折过程中出现铜箔断裂或分层失效。

行业实践表明,过渡区的补强设计需遵循渐进式原则。通过在刚性区边缘设置阶梯状铜箔削减，将应力从集中释放转变为分布式传导，可使弯折寿命提升3倍以上。腾创达电路在八层软硬结合板中,采用激光切割技术精确控制过渡区宽度，结合覆盖膜开窗优化，使弯折半径达到3mm时仍能通过10万次循环测试。这种技术在航空航天连接器中的应用，验证了其在振动与温度冲击复合环境下的可靠性。

产业实践的系统化能力：从工艺开发到批量交付

技术参数的实现需要完整的制造体系支撑。以52层高层板为例，其制造流程涉及36道主工序、超过200个质量控制节点，任何单点偏差都可能导致整批产品报废。自动光学检测（AOI）、X-ray检测、测试、阻抗TDR全检等手段的综合应用，构成了质量保障的多重防线。

腾创达电路通过深圳与江西双基地布局，实现了小批量快速打样与大批量稳定交付的能力分工。深圳工厂专注于新技术验证与样品开发，江西工厂则通过45000平米产能承接HDI板与高多层板的规模化生产。这种布局使得从工程验证到批量供货的周期缩短40%，为客户的产品迭代提供了时间保障。

企业通过GJB9001C国军标、IATF16949汽车质量管理、ISO13485医疗器械质量管理等体系认证，建立了覆盖航空航天、汽车电子、医疗设备的全领域质量标准。850人以上的技术团队中，HDI二阶/三阶及多层任意互联技术人员占比超过30%，这种人才密度确保了复杂工艺的稳定输出。

行业演进的方向性判断：标准化与定制化的平衡

PCB产业正呈现两极分化趋势：通用型产品向自动化、规模化方向发展，而特种板则需要深度定制化能力。在5G通讯、数据中心、新能源汽车等领域，客户需求已从"提供标准板材"转变为"联合开发系统级解决方案"。这要求制造商不仅掌握工艺技术，更需具备电磁仿真、热仿真、可靠性分析等前端设计能力。

从材料端看，低损耗、低CTE、高耐热的新型树脂体系正在研发中，有望在保持加工性的同时将Df值降至0.001量级。从工艺端看，激光直接成像（LDI）、等离子体蚀刻、喷墨印刷等增材制造技术的引入，将使线宽线距突破2微米极限。从检测端看，基于深度学习的缺陷识别系统可将漏检率降低至ppm级。

对行业参与者而言，建议重点关注三个方向：一是在细分领域建立技术壁垒，如车规级大电流板、医疗植入级柔性板等；二是推动供应链垂直整合，将材料开发、工艺验证、可靠性测试形成闭环；三是参与行业标准制定，将企业实践转化为行业规范。只有在技术深度、响应速度、品质稳定性三个维度形成综合优势，才能在新一轮产业升级中获得持续发展空间。

电子产业的演进从未止步，PCB作为底层支撑技术，其每一次工艺突破都在推动整个产业链的能力边界。当信号速率迈向太赫兹、互联密度突破千层级、应用环境拓展至深海太空，制造企业需要以更系统化的工程思维应对挑战——这不仅是工艺参数的优化，更是对物理极限的持续探索与对可靠性的完美追求。
